אור בכר וברק נידם
: מנחה אסף וילנסקי . הנדסה מכנית
מגללת טישו – הנעת גליל האב
בעזרת רצועות חובקות
מטרת הפרוייקט :
תכנון מתקן אמין שיניע את גליל האב , דרך ההיקף שלו , כך שנוכל לשמור על
מהירות קווית קבועה בהתאם למהירות המגללה .
בזמן גילול הנייר יש לשמור על מהירות היקפית של גליל האב ) הנייר ( בהתאם
למהירות המגללה .
קוטר גליל האב מתקצר תוך פעולת הגלול , לכן יש להניע אותו דרך ההיקף שלו .
דרישות מערכת :
• תפעול המערכת מבלי שגיליון הנייר יקרע וינזק .
• שמירה על מהירות קווית של הנייר היוצא מהגליל בהתאם למהירות המגללה .
תחום המהירות נע בין 900 ל 1200 מטר לדקה .
• אמינות המערכת - עבודה סביב השעון ללא תקלות .
• שמירת אורך הרצועה החובקת תוך כדי שינוי קוטר גליל האב .
• המערכת בטיחותית למפעל ולאיש התחזוקה .
עיקרי התכנון :
• התקנה ונעילה של גליל אב חדש על ידי מתקן הרמה – תבוצע על ידי מפעיל
. מוסמך
• הפעלת המערכת – הפעלת המנוע , , בקרה . בוכנה
• הנעת הגל הראשי – תפקידו יהיה להעביר את המומנט מהמנוע לרצועות .
• הנעת הרצועות – כל רצועה מולבשת על שלושה פולים , כאשר אחד מהם מונע
על ידי הגל הראשי .
• העברת המומנט לגליל האב – יבוצע על ידי הרצועות , זאת על מנת למנוע קרעים
בנייר תוך כדי תהליך הגילול .
• בקרה – בקרה על מספר תהליכים במערכת .
- בקרה על קרע ברצועה .
- בקרה על לחץ האוויר בבוכנה .
- בקרה בין המנוע של המערכת שלנו לבין המגללה ( יבוצע על ידי המפעל בלבד .)
• מפעיל המערכת מבצע החלפת גליל ומחזיר את המערכת למצב התחלתי .
מבנה המערכת :

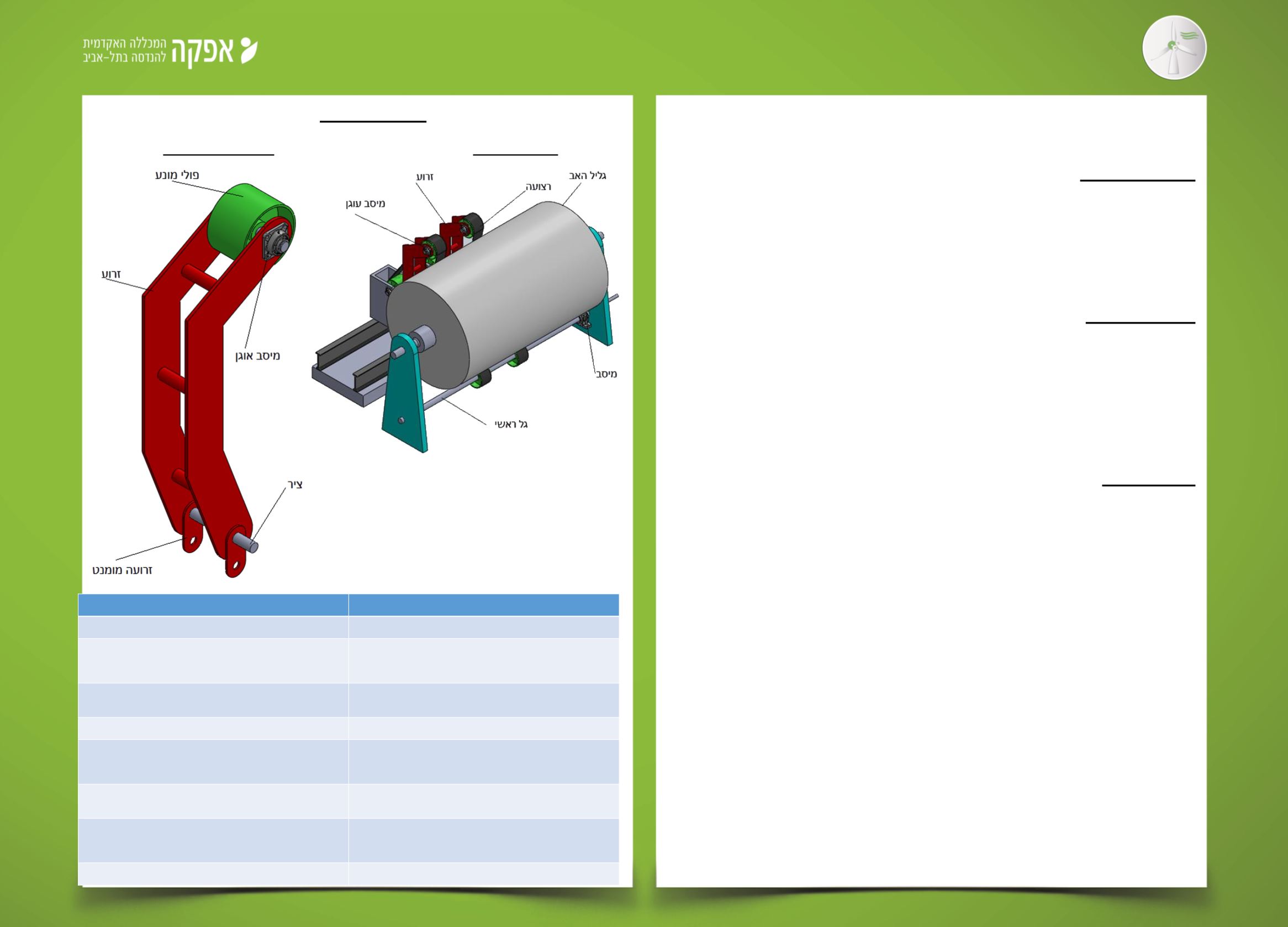

כלל המערכת הגדלה של הזרוע
תפקיד שם חלק
גליל הנייר אותו אנו רוצים לגולל . גליל האב
מחובר ישירות למנוע ובכך מניע את כלל
. המערכת
גל ראשי
חובקת את גליל האב ובכך מגוללת אותו . רצועה
תפקיד שם חלק
להכתיב את מיקום הרצועה ולאפשר לה
להסתובב סביבה .
פולי מונע
להחזיק את המכלול ולשמור על צורתו . זרוע
לאפשר לפולי המונע להסתובב ללא
. הפרעה
מיסב אוגן
ציר סיבוב המכלול . ציר
