מירו שלמה
: מנחה
גברת אירנה ליבסטר
הנדסת חשמל
הרחבת טווח ערוץ תקשורת
מטרת
הפרויקט

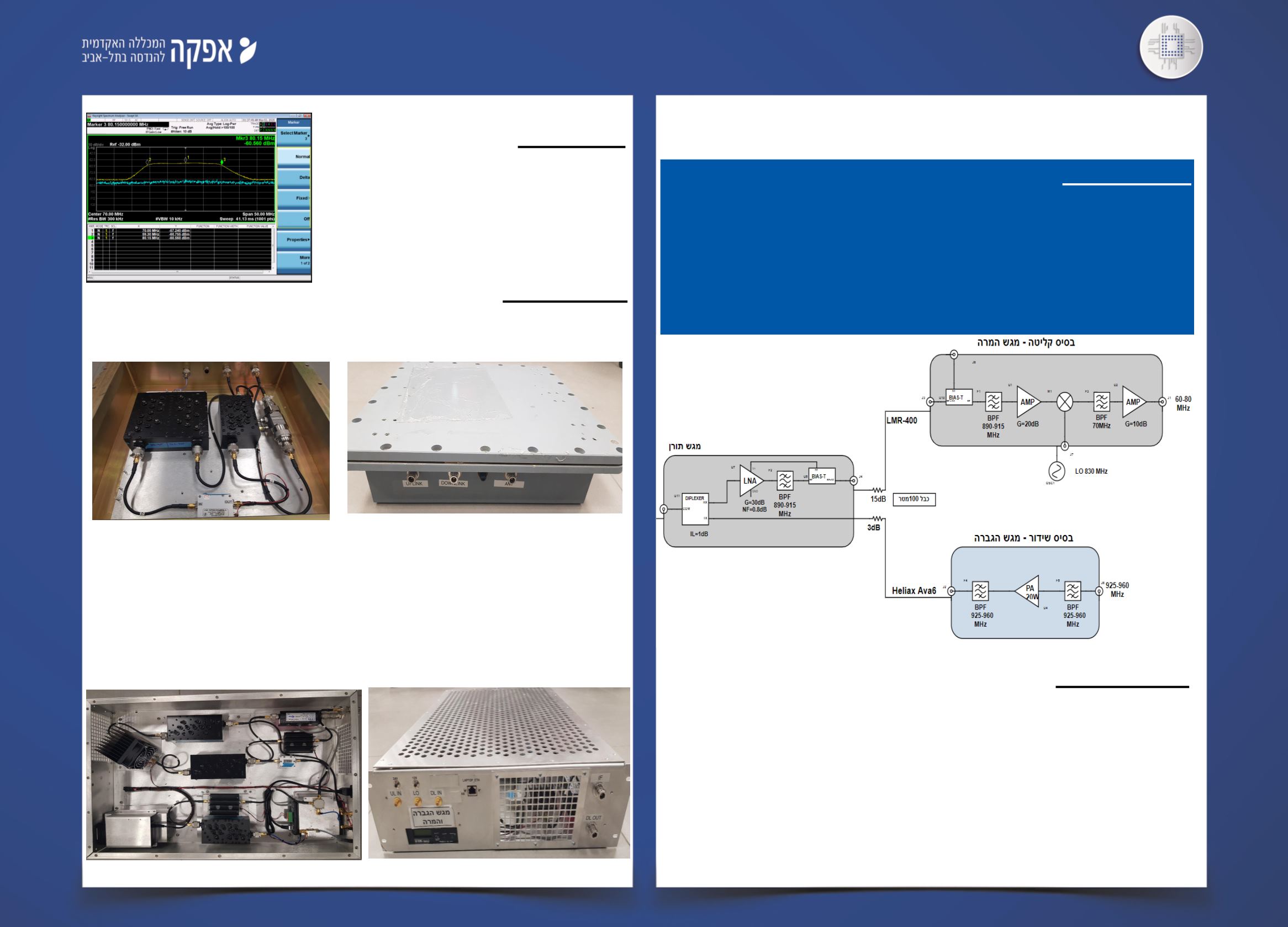

תכנון מערכת בסיס סלולארית לתחום ה
GSM 900
.
המערכת מגבירה וממירה בצד ה
UPLINK
תדר
RF
גבוה
לתדר
IF
נמוך לטובת המשך עיבוד בשרשרת קליטה
ומגבירה בצד ה
DOWNLINK
את האות לטובת קליטה
ביחידת הקצה
.
דרישות עיקריות
•
תכנון חלק משמעותי בשרשרת קליטה של מערכת רדיו
•
המרת והגברת אות ה
UPLINK
במגש הקליטה ברוחב של לפחות
200KHz
.
•
ספרת רעש מערכתית מקסימלית במגש הקליטה של עד
5dB
.
•
סינון תדרים מפריעים שאינם בתחום
.
•
הספק מוצא ממגש ההגברה
(
אות ה
DOWLINK
)
של לפחות
1W
.
•
שימוש ברכיבים מסחריים
מגש המרה והגברה
המיועד להתקנה בחדר ממוזג הסמוך לתורן
.
המגש מכיל אינדיקציות למתחי המגברים
(
24V , 12V
)
ולהספק
המוצא ממגבר ההספק
.
המגש בנוי כך שניתן להרכיבו בארון תקשורת סטנדרטי
.
עיקרי התכנון
•
בחינת רכיבי
RF
מסוגים שונים
•
ביצוע חישובים וסימולציות
•
התאמת תכן מכאני לתכן האלקטרוני
•
אות מוצא מסונן ומוגבר
ללא אינטרמודולציות
תוצרי הפרויקט
קופסת תורן
המיועדת לעמוד בפגעי מזג אוויר
.
הקופסא מיועדת
לתלייה על תורן
.
